仪表电缆
BS EN 50288-7 NF M 87-202 BS5308 PAS5308

仪表电缆

BS EN 50288-7仪表电缆

多芯PE绝缘，LSZH护套 & 总屏蔽仪表电缆

应用及描述

BS EN 50288-7标准仪表电缆用于仪表控制系统中模拟信号和数字信号的传输，根据IEC79-14分类，可用于II组1区和2区环境中，

不能直接连接在低阻抗电源，例如公共电力供应站。

推荐应用在室内和室外安装，支架，托盘，管道，干湿环境中，不推荐直埋使用。

推荐应用在生命和重要财产物资的消防防火措施中。

标准

基本设计遵循BS EN 50288-7标准

防火特性

阻燃特性（单根电缆垂直燃烧测试）	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延（多根电缆成束垂直火焰燃烧测试）***	EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤	IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*
电缆燃烧腐蚀性气体零排放	IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*
电缆燃烧最小烟密度	IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
电缆无毒测试	NES 02-713; NF C 20-454
抗紫外线	UL 1581 section 1200
耐油	ICEA S-73-532**

备注：*为已替换的标准，***为可选标准。

额定电压

500V

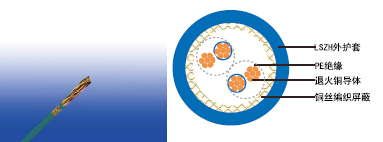

电缆结构

导体	IEC 60228标准2类多股退火铜导体。
绝缘	EN 50290-2-23标准挤压式PE复合物绝缘
三线组	三个绝缘线芯绞合在一起形成一个三线组。
三线组绞合	三线组以最佳绞距绞合成层
**TiMF结构	带有实心镀锡铜排流线铝箔/聚酯带缠绕在单线组外层。
隔离层	聚酯带。
分屏蔽	带0.5mm²镀锡铜配流线的铝箔/塑料薄膜包裹在三线组外层。
总屏蔽	带有0.5mm²镀锡铜排流线的铝带/聚酯带层屏蔽。
外护套	EN 50290-2-27标准LSZH复合物。防紫外线，耐烃，耐油，防啮齿和防白蚁特性都是可选的。

颜色

绝缘：黑色

外护套：黑色或蓝色（本安系统）

物理特性

工作温度范围（固定状态下）	-30°C – +90°C
安装温度范围（运动状态）	-5°C ( PVC 护套 ); -20°C ( PE 护套 )
最小弯曲半径	7.5 X 外径
抗紫外线	UL 1581 section 1200
耐油
	ICEA S-73-532(测试温度 +60°C, 持续4小时。4小时过程中，保持拉伸强度和伸长率最小值为60%。)

电气性能

导体截面积	mm2	0.5	0.75	1	1.3	1.5	2.5
标称绝缘厚度	mm	0.55	0.55	0.55	0.6	0.6	0.7
导体电阻 (20°C)	Ω/km	36.7	25	18.5	14.2	12.3	7.4
绝缘电阻 (20°C)	MΩ.km(Min.)	5000
交互电容 (1 kHz)	pF/m(Max.)	115
电容不平衡值(1 kHz)	pF/500 m (Max.)	500
感应系数/阻抗比例	μH/Ω(Max.)	25	25	25	40	40	60
工作电压	V	500
测试电压 Urms	线芯之间V	2000
	线芯与屏蔽之间 V	2000

电缆结构参数

电缆型号	RE-2X(St)H
	芯数×1×截面积	标称铜重量	标称总重量
	No.x1xmm2	kg/km	kg/km
0.5mm2, 多对
RE-2Y(C)H 1P0.5	1x2x0.50	8.3	110
RE-2Y(C)H 2P0.5	2x2x0.50	10.7	143
RE-2Y(C)H 3P0.5	3x2x0.50	11.1	158
RE-2Y(C)H 4P0.5	4x2x0.50	11.9	181
RE-2Y(C)H 6P0.5	6x2x0.50	13.6	230
RE-2Y(C)H 8P0.5	8x2x0.50	14.2	264
RE-2Y(C)H 12P0.5	12x2x0.50	16.4	343
RE-2Y(C)H 16P0.5	16x2x0.50	18.2	418
RE-2Y(C)H 20P0.5	20x2x0.50	19.7	487
RE-2Y(C)H 24P0.5	24x2x0.50	21.1	557
0.75mm2, 多对
RE-2Y(C)H 1P0.75	1x2x0.75	8.7	119
RE-2Y(C)H 2P0.75	2x2x0.75	11.4	161
RE-2Y(C)H 3P0.75	3x2x0.75	11.9	185
RE-2Y(C)H 4P0.75	4x2x0.75	12.7	214
RE-2Y(C)H 6P0.75	6x2x0.75	14.6	278
RE-2Y(C)H 8P0.75	8x2x0.75	15.4	324
RE-2Y(C)H 12P0.75	12x2x0.75	17.8	427
RE-2Y(C)H 16P0.75	16x2x0.75	19.8	526
RE-2Y(C)H 20P0.75	20.x2x0.75	21.5	623
RE-2Y(C)H 24P0.75	24x2x0.75	23.1	714
1.0mm2, 多对
RE-2Y(C)H 1P1.0	1x2x1.0	9.4	1.3.5
RE-2Y(C)H 2P1.0	2x2x1.0	12.3	184
RE-2Y(C)H 3P1.0	3x2x1.0	12.8	214
RE-2Y(C)H 4P1.0	4x2x1.0	13.7	251
RE-2Y(C)H 6P1.0	6x2x1.0	15.6	326
RE-2Y(C)H 8P1.0	8x2x1.0	16.4	382
RE-2Y(C)H 12P1.0	12x2x1.0	19	511
RE-2Y(C)H 16P1.0	16x2x1.0	21.2	636
RE-2Y(C)H 20P1.0	20.x2x1.0	23.5	775
RE-2Y(C)H 24P1.0	24x2x1.0	25.3	892
1.3mm2, 多对
RE-2Y(C)H 1P1.3	1x2x1.3	9.7	140
RE-2Y(C)H 2P1.3	2x2x1.3	12.9	204
RE-2Y(C)H 3P1.3	3x2x1.3	13.5	242
RE-2Y(C)H 4P1.3	4x2x1.3	14.5	285
RE-2Y(C)H 6P1.3	6x2x1.3	16.7	375
RE-2Y(C)H 8P1.3	8x2x1.3	17.4	444
RE-2Y(C)H 12P1.3	12x2x1.3	20.2	599
RE-2Y(C)H 16P1.3	16x2x1.3	22.6	750
RE-2Y(C)H 20P1.3	20.x2x1.3	25.1	916
RE-2Y(C)H 24P1.3	24x2x1.3	27	1064
